¶ Задание

3. Перенастройте ip-туннель с базового до уровня туннеля, обеспечивающего шифрование трафика

• Настройте защищенный туннель между HQ-RTR и BR-RTR
• Внесите необходимые изменения в конфигурацию динамической маршрутизации, протокол динамической маршрутизации должен возобновить работу после перенастройки туннеля
• Выбранное программное обеспечение, обоснование его выбора и его основные параметры, изменения в конфигурации динамической маршрутизации отметьте в отчёте.

¶ Реализация

Libreswan — это бесплатная реализация протокола VPN на основе IPsec и IKE для операционных систем Linux.

Виртуальная машина HQ-RTR

Устанавливаем Libreswan

# dnf  install libreswan -y

где
/etc/ipsec.d - директория для файлов конфигурации
*.conf - файл конфигурации для создания соединения
*.secrets - файл хранящий секретный ключ

Создаем файл конфигурации для HQ-RTR /etc/ipsec.d/hqrtr.conf

# nano /etc/ipsec.d/hqrtr.conf

В нем прописываем необходимые параметры соединения

conn IPsec-HQ-RTR-to-BR-RTR
 auto=start
 type=tunnel
 authby=secret
 left=172.16.1.2
 right=172.16.2.2
 leftprotoport=gre
 rightprotoport=gre
 pfs=no

где
Раздел conn спецификация соединения, определяющая сетевое соединение, которое должно быть сделано с использованием IPsec. Данное имя является произвольным и используется для идентификации соединения.

auto=start — после перезагрузки произойдет согласование соединения.
type=tunnel — тип соединения туннель.
authby=secret — аутентификация будет по секретному ключу.
left=172.16.1.2 – Локальный IP-адрес (IP HQ-RTR в сторону ISP).
right=172.16.2.2 — Удаленный IP-адрес (IP BR-RTR в сторону ISP).
leftprotoport=gre и rightprotoport=gre — используем протокол GRE.
pfs=no — прямая секретность ключа. Иногда возникает проблема из-за этой настройки. Выключаем

Так как используем аутентификацию по секретному ключу, создаем в директории /etc/ipsec.d/ файл hqrtr.secrets

# nano /etc/ipsec.d/hqrtr.secrets

Со следующим содержимым

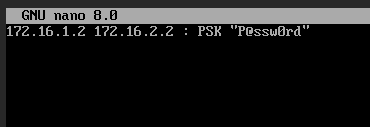

172.16.1.2 172.16.2.2 : PSK "P@ssw0rd"

где
172.16.1.2 - локальный адрес
172.16.2.2 - удаленный адрес
: PSK
"P@ssw0rd" - ключ

Включаем автозапуск и запускаем сервис

# systemctl enable ipsec --now

Для применения настроек необходимо перезапустить сервис

# ipsec restart

Виртуальная машина BR-RTR

Устанавливаем Libreswan

# dnf  install libreswan -y

где
/etc/ipsec.d - директория для файлов конфигурации
*.conf - файл конфигурации для создания соединения
*.secrets - файл хранящий секретный ключ

Создаем файл конфигурации для BR-RTR /etc/ipsec.d/brrtr.conf

# nano /etc/ipsec.d/brrtr.conf

В нем прописываем необходимые параметры соединения

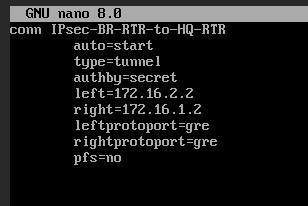

conn IPsec-BR-RTR-to-HQ-RTR
 auto=start
 type=tunnel
 authby=secret
 left=172.16.2.2
 right=172.16.1.2
 leftprotoport=gre
 rightprotoport=gre
 pfs=no

где
Раздел conn спецификация соединения, определяющая сетевое соединение, которое должно быть сделано с использованием IPsec. Данное имя является произвольным и используется для идентификации соединения.

auto=start — после перезагрузки произойдет согласование соединения.
type=tunnel — тип соединения туннель.
authby=secret — аутентификация будет по секретному ключу.
left=172.16.2.2 – Локальный IP-адрес (IP BR-RTR в сторону ISP).
right=172.16.1.2 — Удаленный IP-адрес (IP HQ-RTR в сторону ISP).
leftprotoport=gre и rightprotoport=gre — используем протокол GRE.
pfs=no — прямая секретность ключа. Иногда возникает проблема из-за этой настройки. Выключаем

Так как используем аутентификацию по секретному ключу, создаем в директории /etc/ipsec.d/ файл brrtr.secrets

# nano /etc/ipsec.d/brrtr.secrets

Со следующим содержимым

172.16.2.2 172.16.1.2 : PSK "P@ssw0rd"

где
172.16.2.2 - локальный адрес
172.16.1.2 - удаленный адрес
: PSK
"P@ssw0rd" - ключ

Включаем автозапуск и запускаем сервис

# systemctl enable ipsec --now

Для применения настроек необходимо перезапустить сервис

# ipsec restart

¶ Проверка

На HQ-RTR или BR-RTR вводим команду

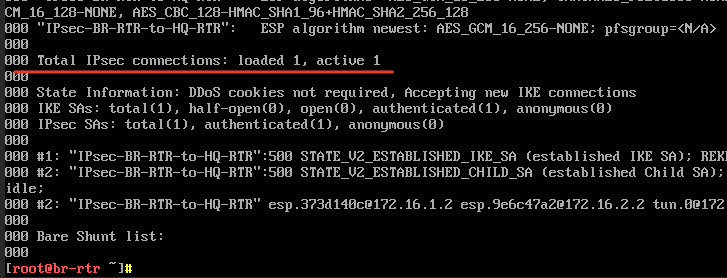

# ipsec status

Пункт «Total IPsec connections» должен содержать одно загруженное и одно активное соединение

Проверяем передаются ли зашифрованные пакеты по сети, используя утилиту tcpdump на HQ-RTR

Устанавливаем tcpdump на HQ-RTR

# dnf  install tcpdump -y

Проверяем

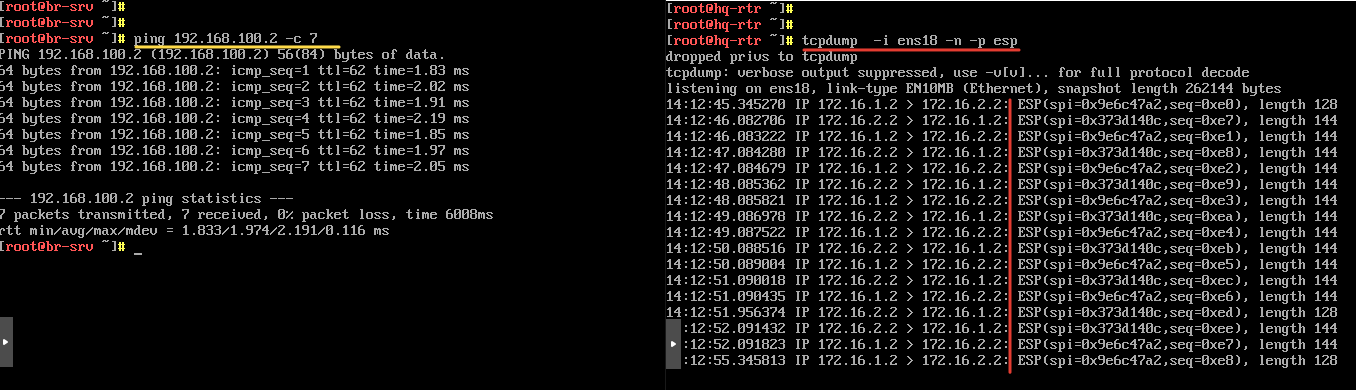

1. На HQ-RTR запускаем tcpdump с параметрами и переходим к пункту 2 проверки

# tcpdump -i ens18 -n -p esp

где ens18 интерфейс HQ-RTR в сторону ISP

2. С BR-SRV выполняем ping до HQ-SRV

# ping 192.168.100.2 -c 7

На HQ-RTR видим зашифрованные пакеты с меткой ESP

Если IPsec настроен правильно, увидим защищённый трафик между серверами.

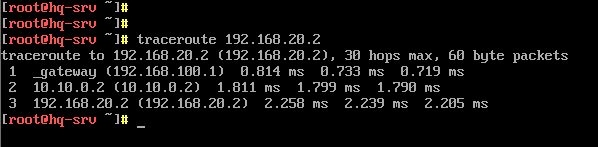

Проверяем работу динамической маршрутизациим выполнив трассировку сетевого пути от HQ-SRV к BR-SRV

# traceroute 192.168.20.4
