¶ Модуль 3. Эксплуатация объектов сетевой инфраструктуры

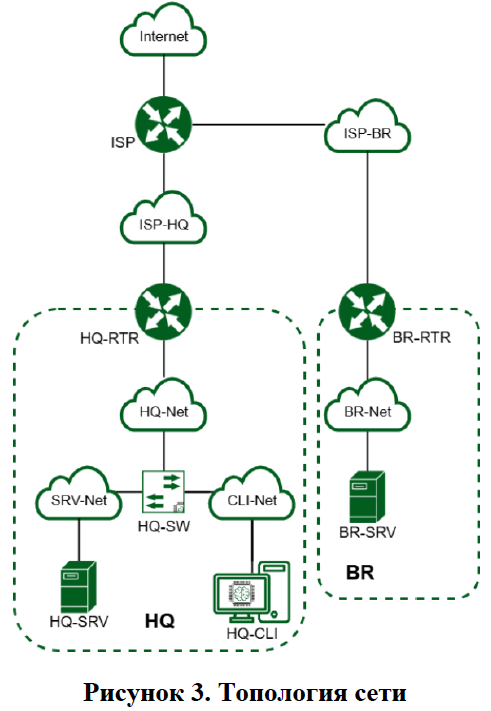

Необходимо разработать и настроить инфраструктуру информационно-коммуникационной системы согласно предложенной топологии (см. Рисунок 3).

Задание Модуля 3 содержит миграцию пользователей, развёртывание и настройку центра сертификации, выдачу сертификатов веб серверам для шифрования трафика, настройку шифрованного туннеля, настройку межсетевого экрана, принт-сервера, сервера логирования и мониторинга, автоматизации на основе инфраструктуры открытых ключей, настройку защиты протокола ssh от перебора, настройку программного обеспечения для создания архивных копий

В ходе проектирования и настройки сетевой инфраструктуры следует заносить записи в отчет о своих действиях, когда это требуется в задании.

Отчет по окончании работы следует сохранить на диске рабочего места и задать имя файла без учёта расширения - ФамилияУчастникаМодуль3.

1. Выполните импорт пользователей в домен au-team.irpo:

В качестве файла источника выберите файл users.csv располагающийся в образе Additional.iso
Пользователи должны быть импортированы со своими паролями и другими атрибутами
Убедитесь, что импортированные пользователи могут войти на машину HQ-CLI

2. Выполните настройку центра сертификации на базе HQ-SRV:

Необходимо использовать отечественные алгоритмы шифрования
Сертификаты выдаются на 30дней
Обеспечьте доверие сертификату для HQ-CLI
Выдайте сертификаты веб серверам
Перенастройте ранее настроенный реверсивный прокси nginx на протокол https
При обращении к веб серверам https://web.au-team.irpo и https://docker.au-team.irpo у браузера клиента не должно возникать предупреждений.

3. Перенастройте ip-туннель с базового до уровня туннеля, обеспечивающего шифрование трафика

Настройте защищенный туннель между HQ-RTR и BR-RTR
Внесите необходимые изменения в конфигурацию динамической маршрутизации, протокол динамической маршрутизации должен возобновить работу после перенастройки туннеля
Выбранное программное обеспечение, обоснование его выбора и его основные параметры, изменения в конфигурации динамической маршрутизации отметьте в отчёте.

4. Настройте межсетевой экран на маршрутизаторах HQ-RTR и BR-RTR на сеть в сторону ISP

Обеспечьте работу протоколов http, https, dns, ntp, icmp или дополнительных нужных протоколов
Запретите остальные подключения из сети Интернет во внутреннюю сеть.

5. Настройте принт-сервер cups на сервере HQ-SRV:

Опубликуйте виртуальный pdf-принтер
На клиенте HQ-CLI подключите виртуальный принтер как принтер по умолчанию.

6. Реализуйте логирование при помощи rsyslog на устройствах HQ-RTR, BR-RTR, BR-SRV:

Сервер сбора логов расположен на HQ-SRV, убедитесь, что сервер не является клиентом самому себе
Приоритет сообщений должен быть не ниже warning
Все журналы должны находиться в директории /opt. Для каждого устройства должна выделяться своя поддиректория, которая совпадает с именем машины
Реализуйте ротацию собранных логов на сервере HQ-SRV:
- Ротируются все логи, находящиеся в директории и поддиректориях /opt
- Ротация производится один раз в неделю
- Логи необходимо сжимать
- Минимальный размер логов для ротации – 10МБ.

7. Насервере HQ-SRV реализуйте мониторинг устройств с помощью открытого программного обеспечения

Обеспечьте доступность по URL - http://mon.au-team.irpo для сетей офиса HQ, внесите изменения в инфраструктуру разрешения доменных имён
Мониторить нужно устройства HQ-SRV и BR-SRV
В мониторинге должны визуально отображаться нагрузка на ЦП, объем занятой ОП и основного накопителя
Логин и пароль для службы мониторинга admin P@ssw0rd
Организуйте доступ к мониторингу для HQ-CLI, без внешнего доступа
Выбор программного обеспечения, основание выбора и основные параметры с указанием порта, на котором работает мониторинг, отметьте в отчёте

8. Реализуйте механизм инвентаризации машин HQ-SRV и HQ-CLI через Ansible на BR-SRV:

Плейбук должен собирать информацию о рабочих местах:
Имя компьютера
IP-адрес компьютера
Плейбук, должен быть размещен в директории /etc/ansible, отчёты в поддиректории PC-INFO, в формате .yml. Файлы должны называется именем компьютера, который был инвентаризирован
Файл плейбука располагается в образе Additional.iso в директории playbook

9. На HQ-SRV настройте программное обеспечение fail2ban для защиты ssh

Укажите порт ssh
При 3 неуспешных авторизациях адрес атакующего попадает в бан
Бан производится на 1минуту

10. Настройка резервного копирования директории сервера HQ-SRV:

На HQ-SRV развернуть программное обеспечение для резервного копирования и восстановления данных с защитой от вирусов-шифровальщиков
В качестве решения рекомендуется использовать программное обеспечение Кибер Бэкап версии 17.4 или аналог
Настройте организацию irpo
Настройте пользователя с правами администратора на сервере HQ-SRV, имя пользователя irpoadmin с паролем P@ssw0rd
Установите на HQ-CLI агент с функциями узла хранилища и подключите его к серверу управления
На узле хранилища HQ-CLI создайте директорию /backup и выберите её в качестве устройства хранения
Создайте два плана резервного копирования для сервера HQ-SRV
- план для резервного копирования директории /etc и всех её поддиректорий
- план для резервного копирования базы данных webdb типа mysql
Выполните резервное копирование директории /etc и всех её поддиректорий сервера HQ-SRV на узел хранения HQ-CLI
Выполните резервное копирование базы данных webdb сервера HQ-SRV на узел хранения HQ-CLI
